A型烧结网

分享到:

这是一种应用最为广泛的标准结构烧结网。它是将五层不锈钢丝网按照不同的结构叠放在一起,然后经过烧结、加压、轧制等工艺制作而成的多孔烧结材料。

A型烧结网

概述

这是一种应用最为广泛的标准结构烧结网。它是将五层不锈钢丝网按照不同的结构叠放在一起,然后经过烧结、加压、轧制等工艺制作而成的多孔烧结材料。

特点
● 过滤精度范围大:从1μ-100μ,都有可靠的过滤性能;
● 过滤精度稳定:由于有上下两层丝网做保护,其过滤层网孔不易变形;
● 强度好:由于有第四、第五层做支撑,固有很高的耐压性和机械强度;
● 易清洗:由于采用的是表层过滤材料,具有容易清洗的特点,特别适用于反冲洗;
● 耐高温:可承受480℃的高温;
● 耐腐蚀:
由于采用的是不锈钢的材料和特殊合金材料,故耐腐蚀性高
● 易加工:适合裁剪、折弯、冲压、拉伸、焊接等加工条件。

材质

标准材质SS304、SS304L、SS316、SS316L。也可以为客户订做哈氏合金C-276、蒙乃尔合金400、英科乃尔 600、SS904、SS904L、双相不锈钢钢2205 等特殊合金。

尺寸
标准尺寸为500x1000mm、600x1200mm、1000x1000mm、1200x1200mm、1200x1500mm。以上范围内的尺寸可根据用户要求订做。

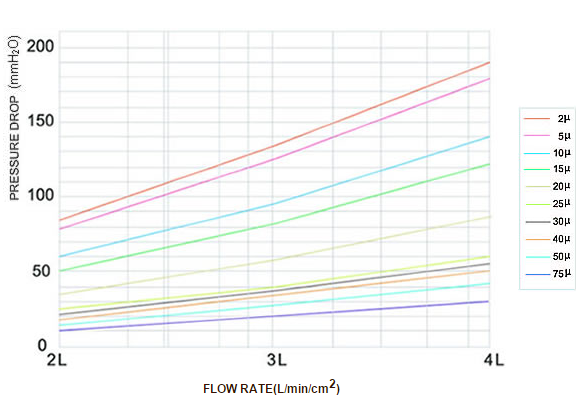

空气流量曲线图

A

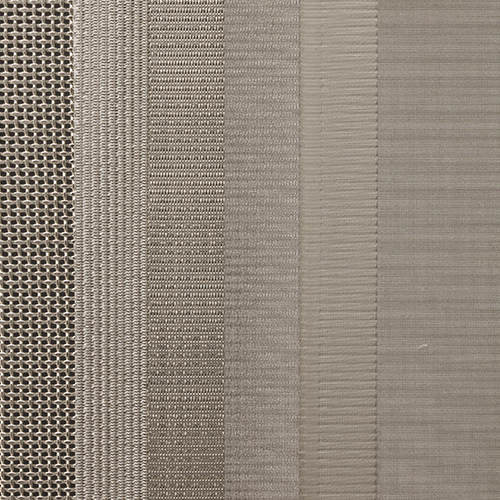

A型烧结网
A1


A型烧结网结构示意图
a_e

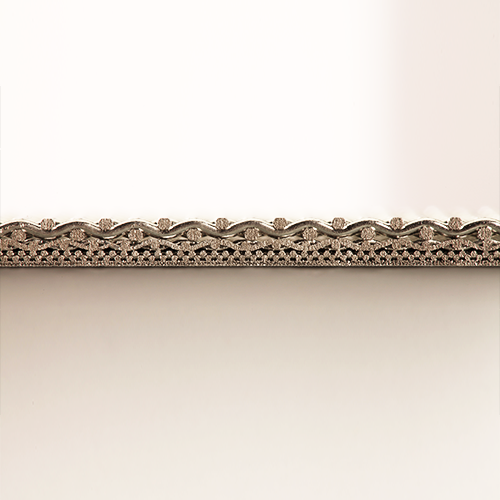

A型断面结构图
A型烧结网断面




技术参数:
型号 名义过滤精度 结构 透气度(L/min/cm²) 冒泡压力    (mmH2O)
A5-1 1 100+400X2800+100+12X64+64X12 1.81 360-600
A5-2 2 100+325X2300+100+12X64+64X12 2.35 300-590
A5-5 5 100+200X1400+100+12X64+64X12 2.42 260-550
A5-10 10 100+165X1400+100+12X64+64X12 3.00 220-500
A5-15 15 100+165X1200+100+12X64+64X12 3.41 200-480
A5-20 20 100+165X800+100+12X64+64X12 4.50 170-450
A5-25 25 100+165X600+100+12X64+64X12 6.12 150-410
A5-30 30 100+450+100+12X64+64X12 1.7 120-390
A5-40 40 100+325+100+12X64+64X12 6.86 100-350
A5-50 50 100+250+100+12X64+64X12 8.41 90-300
A5-75 75 100+200+100+12X64+64X12 8.7 80-250
A5-100 100 100+150+100+12X64+64X12 9.1 70-190
厚度: 1.7(mm); 开孔率 : 37%;重量: kg/m²:五层烧结网 (8.4)  六层烧结网 (14.4)

在五层烧结网的基础上再加上一层12目丝网成为6层烧结网,其厚度为3.5mm耐压性更好


A型烧结网应用

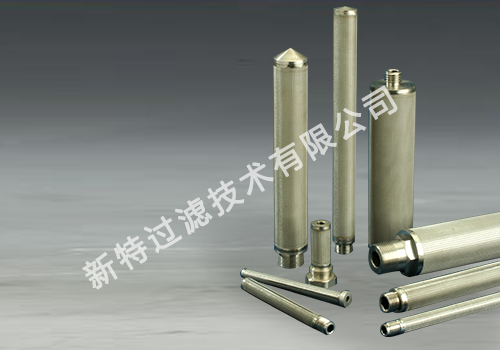

1. 圆柱型滤芯

广泛应用于石化、聚酯、医药、食品饮料及水处理等行业的液体和气体过滤,最小直径可以加工到10㎜,最高过滤精度可达到1μm。连接方式及规格尺寸可根据用户要求订做。

圆柱形滤芯

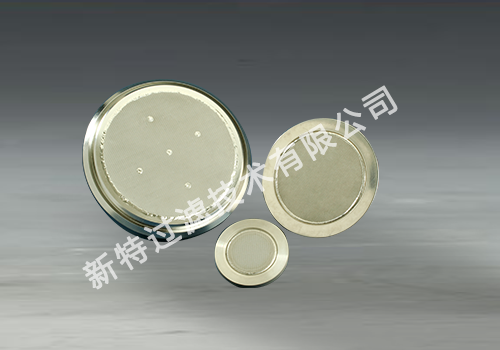

2. 滤盘

主要应用于医药行业的药粉干燥及过滤,最大直径可加工到3000㎜。可加工成分体式和整体式。

滤盘

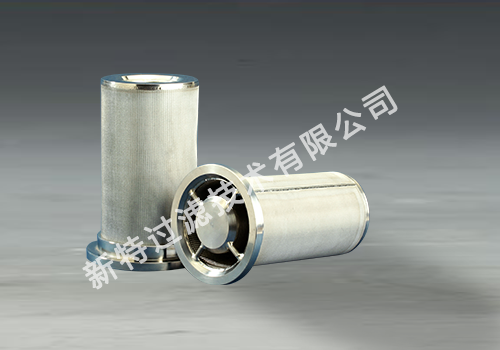

3.捕集器

主要应用在制药行业,用来截留干燥气体中的药粉颗粒,能减少药粉损失和对大气的污染。由于采用的是内外双筒过滤,可以最大限度地增加过滤面积。

空气捕集器

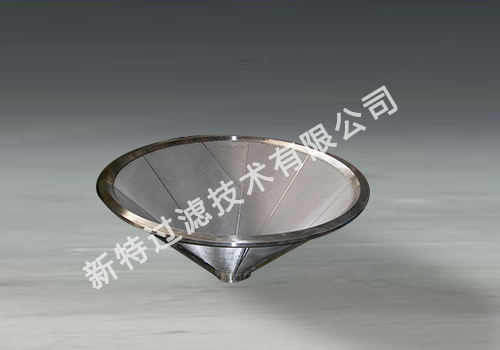

4.锥形过滤器原件

要应用于化工、制药、和饮料处理行业,由于采用的是锥形形状,这样可以使得介质得到更好的导流、分离和过滤。

锥形过滤器

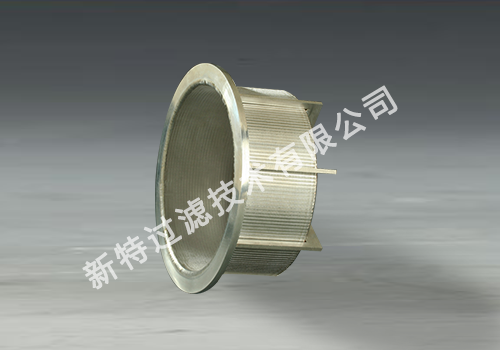

5. 离心式过滤器

将烧结网加工成可以旋转的动态过滤器,可以使介质得到有效的过滤和分离。主要应用于化工,制药及食品行业。

离心式过滤器
